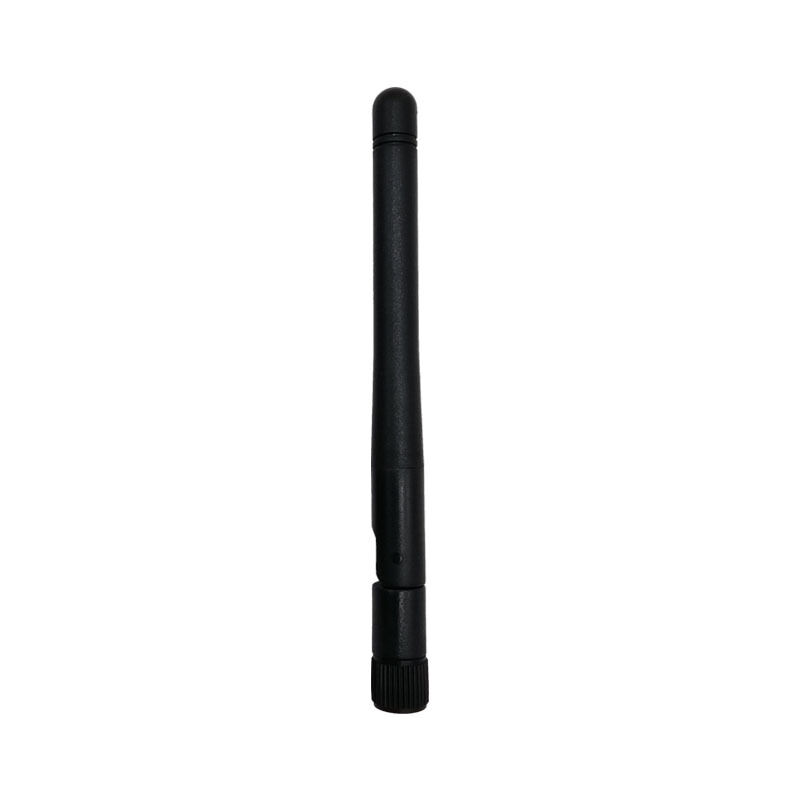

UWB CH5 6-7G 6250-6750M 4dbi Базовая станция Позиционирование Антенна 10x109 мм

Name: UWB CH5 6-7G 6250-6750M 4dbi Базовая станция Позиционирование Антенна 10x109 мм
Brand: Dongguan Leenz Electronics Co., Ltd
SKU: ЛЗАНТ-10047-Б
Availability: InStock

Подробная информация о продукции

Место происхождения: Китай

Фирменное наименование: Leenz

Сертификация: RoHs

Номер модели: ЛЗАНТ-10047-Б

Документ: Брошюра продукта PDF

Условия оплаты и доставки

Количество мин заказа: 10

Время доставки: 15 дней

Условия оплаты: Т/Т

Поставка способности: 5 тысяч в день

Получите самую лучшую цену

Свяжитесь сейчас

Спецификации

Описание

Спецификации

Выделить:
                                                                                                                                                                                                                                                                                              Антенна позиционирования UWB CH5 4dbi, Антенна базовой станции UWB 6250-6750M, 10x109 мм UWB антенна с гарантией


Частота:	6000-7000МГц	КСВН:	<2,0
Пиковое усиление:	4 дБи	Импеданс:	50

Частота:	6000-7000МГц
КСВН:	<2,0
Пиковое усиление:	4 дБи
Импеданс:	50

Описание

UWB CH5 6-7G 6250-6750M 4dbi Базовая станция Позиционирование Антенна 10x109 мм

UWB CH5 6-7G 6250-6750M 4dbi Базовая станция Антенна позиционирования 10x109мм

1. Спецификация

A. Электрические характеристики
Частота	6000-7000МГц
КСВ	<= 2.0
Коэффициент усиления антенны6	4dBi
КПД	≈76%
Поляризация	Линейная
Горизонтальная ширина луча	360°
Вертикальная ширина луча	23-28°
Импеданс	50 Ом
B. Материал и механические характеристики
Тип разъема	SMA-J
Размеры	φ10*109мм
Цвет	ABS Черный
Вес	0.01кг
C. Окружающая среда
Рабочая температура	- 40 °C ~ + 65 °C
Температура хранения	- 40 °C ~ + 80 °C

2. Антенна - Данные тестирования S-параметров
2.1 КСВ
UWB CH5 6-7G 6250-6750M 4dbi Базовая станция Позиционирование Антенна 10x109 мм 0

2.2 Общий КПД и коэффициент усиления

Частота (МГц)	6600.0	6650.0	6700.0	6750.0	6800.0	6850.0	6900.0	6950.0	7000.0
Коэффициент усиления (dBi)	3.46	3.58	3.49	3.47	3.54	3.78	4.05	4.18	3.52
КПД (%)	77.08	75.00	76.13	75.61	75.71	77.64	79.20	79.28	76.36

Частота (МГц)	6000.0	6050.0	6100.0	6150.0	6200.0	6250.0	6300.0	6350.0	6400.0	6450.0	6500.0	6550.0
Коэффициент усиления (dBi)	3.74	3.49	3.28	3.62	3.43	3.28	3.20	3.56	3.50	3.10	3.24	3.17
КПД (%)	74.31	75.80	73.08	78.71	71.93	73.48	73.25	77.05	76.69	71.67	74.16	73.89

2.2 Диаграмма направленности

	3D	2D-Горизонтальная	2D-Вертикальная
6000МГц
6500МГц
7000МГц
